A barel meneng kembar podongemu loro ngawut-awut diameteripun pancet sisih dening sisih ing tokoh-wolung bolongan. Sekrup nguripake bebarengan lan push materi maju dening njebak ing antarane penerbangan, tinimbang nyeret ing sadawane tembok cara sekrup siji. Rong pilihan desain mutusake apa sing bisa ditindakake mesin: arah rotasi (co-rotating utawa counter-rotating) lan sepira jero sekrup bolong (kanthi sebagean, utawa ora kabeh). Njaluk loro senyawa hardware, ventilasi, utawa extrudes PVC kaku sing padha.
Takon telung supplier apa tong minyak sekrup kembar paralel lan sampeyan entuk telung jawaban sing ora jelas babagan "loro sekrup tinimbang siji." Sing undersells iku. Ing noto kembar ngganti carane materi gerakane liwat mesin, lan sing siji prabédan mechanical kok ngawut-awut kembar nangani proyek meneng siji ora bisa.
Pandhuan iki nyakup mekanika, rong sumbu klasifikasi sing nemtokake kinerja, spek materi nyata, lan ukuran. Kanggo gambar komponen sing luwih akeh, deleng kitaextruder meneng laras guide.
Apa Barel Sekrup Kembar Paralel?
Tong sekrup kembar paralel yaiku unit plastik saka extruder sekrup kembar. Wis rong bagean digunakake minangka siji sistem: tong minyak karo loro tumpang tindih bores machined menyang iku, mbentuk tokoh-wolung bagean salib, lan loro ngawut-awut sing njagong nang sing bores.
Paraleltegese ngawut-awut tetep diameteripun padha saka mburi feed kanggo mburi discharge. Bore tetep ukuran sing padha ing kabeh dawane. Iki minangka prabédan sing jelas saka kembar kerucut, ing ngendi sekrup lan bolongan taper mudhun menyang die.
Wangun paralel menehi desainer bagean salib pancet kanggo digarap ing sadawane kabeh dawa, kang ndadekake gampang kanggo mbangun mesin dawa karo kamar kanggo compounding, venting, lan nyawiji bagean. Perbandingan antarane rong wujud kasebut kalebu ing kitaconical vs panuntun paralel.
Carane Parallel Twin Screw Barrel Works, Langkah dening Langkah
- Pakan.Material irungnya menyang tenggorokan feed lan bantala ing loro ngawut-awut bebarengan. ngawut-awut kembar njupuk wêdakakêna, flakes, lan feed ora duwe aturan baku sing meneng siji perjuangan kanggo genggeman.
- Ngaturaken.Sekrup nguripake lan pesawat saka siji meneng wipes saluran liyane. Materi bakal kepepet ing kamar berbentuk C ing antarane penerbangan lan didorong maju kanthi mekanis.
- Lebur.Pemanas barel nyedhiyakake bagean panas. Liyane asalé saka nyukur minangka materi digunakake ing longkangan panah ngendi ngawut-awut tumpang tindih, kang zona paling kuat ing mesin.
- Nyampur.Saben rotasi pamisah, lempitan, lan recombines stream leleh. Pembagian sing bola-bali yaiku sing nyebar pengisi, pigmen, lan aditif kanthi merata.
- Venting.Ing tong minyak vented, saluran deepens ing port ventilasi supaya meksa mudhun kanggo cedhak nol. Kelembapan lan volatile uwal ana, asring ing vakum.
- Pumping lan metering.Bagean pungkasan nggawe tekanan lan ngirim cair sing tetep menyang die utawa pelletizer.
Co-Rotating vs Counter-Rotating: Loro Arah, Loro Proyek
Sekrup bisa nguripake ing arah sing padha utawa ing arah ngelawan. Sing siji pilihan ngganti karakter mesin rampung.
| Co-rotating | Counter-puteran | |
|---|---|---|
| arah sekrup | Loro sekrup nguripake kanthi cara sing padha | Screws nguripake ing arah ngelawan |
| Jalur material | Nderek tokoh-wolung watara loro ngawut-awut | Squeezed liwat nip antarane ngawut-awut |
| nyukur | Dhuwur, lan luwes liwat unsur sekrup | Ngisor, lan luwih lembut ing materi |
| kacepetan meneng | dhuwur | Ngisor |
| Bangunan tekanan | Moderate | Kuwat lan mantep |
| Paling apik ing | Compounding, masterbatch, ekstrusi reaktif, senyawa sing diisi | Pipa PVC kaku lan profil, bahan sensitif panas |
Co-rotatingsekrup minangka alat compounding. Gunting dhuwur lan kacepetan dhuwur nyebarake serat kaca, pigmen, lan aditif kanthi sak tenane, sing persis kaya sing dibutuhake senyawa sing diowahi.
Counter-puteransekrup tumindak kaya pump pamindahan positif. Nip antarane wong-wong mau kaleksanane materi maju ing meksa kuwat ing kurang nyukur, lan sing apa PVC kaku panjaluk, wiwit PVC degrades nalika sampeyan nyukur hard. kitacounter-puteran podo karo barel meneng kembardibangun kanggo tugas sing, lan kimia konco iku lenggah ing kitaPandhuan tong sampah PVC.
Kanthi, Sebagean, utawa Non-Meshing: Axis Paling Panuntun Skip
Arah rotasi mung setengah saka klasifikasi. Sumbu kapindho iku carane rumiyin loro ngawut-awut melu saben liyane, lan paling Panuntun tau sebutno iku.
Sekrup kembar paralel kita kasedhiya ing telung jinis meshing:lengkap meshing, sebagian meshing, lan non-meshing. Bentenipun punika carane adoh pesawat saka siji meneng tekan menyang saluran liyane.
- Meshing kanthi lengkap.Penerbangan saka siji sekrup tekan oyod liyane, ninggalake celah cilik. Iki jinis paling umum ing extrusion plastik, amarga reresik nyenyet menehi shearing banget lan nyawiji lan wipes saluran resik minangka ngawut-awut nguripake.
- Sebagean meshing.Sekrup tumpang tindih, nanging kurang jero. Ngirim tetep positif nalika nyukur mudhun, sing cocog karo materi sing ora bisa digunakake kanthi agresif.
- Non-meshing.Ngawut-awut lungguh jejer tanpa melu. Mesin kasebut luwih cedhak karo rong sekrup siji ing siji tong minyak, kanthi perawatan sing paling lembut lan transmisi paling ora positif.
Takeaway praktis iku "sekrup kembar" piyambak ora njlèntrèhaké mesin. Full meshing lan counter-rotating minangka alat sing beda karo meshing lan co-rotating, lan loro-lorone beda karo susunan non-meshing. Yen sampeyan nemtokake pesawat panggantos, jinis meshing kudu cocog karo mesin sing diduweni.
Apa Twin Screws Nerangake Beda saka Single Screws
Sekrup tunggal yaiku pompa seret. Iku gumantung ing gesekan: materi kudu nempel ing tembok tong minyak luwih saka nempel ing meneng, utawa mung muter ing panggonan tinimbang maju.
Ketergantungan kasebut nyebabake masalah nyata. Wêdakakêna, serpihan, lan pakan sing lunyu utawa kurang gesekan ora bisa dicekel kanthi apik, mula sekrup mundhak utawa keluwen. Output banjur beda-beda gumantung carane uga materi mengkono gripping dina.
Sekrup kembar ngirimake kanthi positif. Pesawat saka siji sekrup nyapu saluran liyane, supaya materi di-push bebarengan mechanically apa grip tembok utawa ora. Output tetep ajeg, lan feed sing ngalahake meneng siji dadi liwat tanpa complaint.
Semono uga sekrup kembar dominasi gabungan lan karya bubuk PVC. Perbandingan lengkap ana ing kitasiji meneng vs guide meneng kembar.
Apa Laras Screw Kembar Paralel Digawe Saka
Baja dasar memikul beban mekanik. Lumahing ing ndhuwur njupuk nyandhang. Punika specifications kita mbangun set meneng kembar podo kanggo.
| Spesifikasi | Nilai |
|---|---|
| Bahan dhasar | 38CrMoAlA |
| Kekerasan perawatan panas | HB260–320 |
| Kekerasan nitriding | HV950–1000 |
| ambane nitriding | 0,50–0,70 mm |
| Nitriding brittleness | Kelas 1 utawa luwih |
| Kekasaran lumahing | Ra0.4 |
| Straightness meneng | 0,015 mm |
| Chrome plating atose | HV950 utawa luwih dhuwur |
| Ketebalan Chrome | 0,05–0,10 mm |
| Kekerasan bimetal | HRC60–65 |
| ambane bimetallic | 2.0–3.0 mm |
Loro nomer ing meja sing pantes manungsa waé nalika mbandhingaké kuotasi.Straightness sekrup ing 0,015 mmnemtokaken apa ngawut-awut mlaku bener ing tokoh-wolung bolongan, lan meneng mbengkongaken nganggo salah siji sisih bolongan lan ngrusak panggantos sawijining banget.Nitriding brittlenesspunika mriksa kualitas paling supplier tau nerbitaké: kasus hard sing Kripik brittle mati ing mbukak tinimbang nolak nyandhang.
Ngluwihi bangunan standar, kita ngatur dadi baja kerja panas, baja kerja dingin, baja kecepatan tinggi, baja bubuk HIP, lan paduan PTA. Nalika feed abrasive utawa korosif, rute bimetallic ngganti nitriding, lan kitapandhuan bimetal vs nitridedisine nalika sing mbayar.
Ukuran: Diameter, L/D, lan Output
Diameter sekrup nyetel throughput. L/D nemtokake jumlah ruangan sing kudu dilebur, dicampur, lan dibuwang ing sadawane dalan. Mangkene model sekrup kembar paralel sing umum digunakake kanthi angka output sing diterbitake ing PVC.
| Model | Diameter sekrup (mm) | L/D | output PVC (kg/jam) | Kacepetan sekrup (rpm) | Motor (kW) |
|---|---|---|---|---|---|
| NHY75 | 75 | 26–36 | 220–350 | 45 | 45 |
| NHY90 | 90 | 26–36 | 280–460 | 45 | 55 |
| NHY110 | 110 | 26–36 | 350–650 | 45 | 75 |
| NHY120 | 120 | 26–36 | 500–800 | 45 | 110 |
| NHY130 | 130 | 26–36 | 680–1000 | 45 | 132 |
Maca pola tinimbang mung baris. Output kira-kira nglacak diameteripun, lan daya motor mundhak, amarga nyorong luwih akeh materi mbutuhake torsi luwih akeh. Pita L / D tetep padha ing kisaran, amarga rasio kasebut minangka pilihan desain tinimbang akibat ukuran.
Ing njaba model iki, kita nggawe sekrup paralel saka 45 mm nganti 150 mm, kanthi L/D saka 32:1 nganti 38:1 ing set pipa PVC utawa disesuaikan karo garis sampeyan. Apa L / D bener tuku sampeyan wis dijamin ing kita L / D rasio guide, lan sawetara lengkap lenggah ing kitakaca produk meneng kembar podo.
Apa Paralel Twin Screws Bener Prodhuksi
Papat kulawarga aplikasi nutupi paling saka apa mesin iki, lan padha mbukak saka mentahan kanggo produk rampung.
modifikasi plastik lan compounding
Aplikasi paling khas. Daya shearing lan dispersing sing kuat ngidini polimer dasar kayata PP, PE, utawa ABS dicampur kanthi rata karo serat kaca, serat karbon, tahan api, lan antioksidan. Sing ngasilake kelas sing dikuatake, tahan api, utawa konduktif, kayata PP sing diperkuat serat kaca sing digunakake ing bagean otomotif lan ABS tahan api sing digunakake ing elektronik.
Masterbatch warna lan fungsional
Pigmen, pewarna, utawa aditif fungsional kanthi konsentrasi dhuwur dicampur dadi resin pembawa, banjur diekstrusi lan dipellet. Iki ngasilake masterbatch warna kanggo pewarnaan, utawa masterbatch fungsional kayata kelas antistatik lan antibakteri. Ngawut-awut kembar ngatasi masalah campuran sing ora rata sing mbatesi sekrup tunggal ing karya iki.
Molding ekstrusi
Pipa, profil, sheet, lan film. Sekrup kembar cocog karo viskositas dhuwur, polimer hard-to-plasticize kayata PVC lan PC utamané uga. pipe got PVC, lawang lan jendhela profil, lan lembaran PC kabeh gumantung ing plasticization seragam meneng kembar ngirim, kang tansah cacat produk mudhun. kitaPipa PVC paralel meneng barelnglayani pipa banyu lan saluran, saluran listrik, lan pipa pelindung.
Pangolahan plastik daur ulang
Sampah PP lan PE liwat shearing lan dadi panas sing mbusak impurities, relieves kaku, lan re-plasticizes materi kanggo pelletizing. Feed daur ulang ora konsisten lan asring terkontaminasi, yaiku jenis bahan sing bisa ditangani kanthi apik.
Carane Marang Nalika Set Screw Twin Paralel Perlu Ganti
Nyandhang meneng Twin nuduhake munggah ing panggonan sing padha saben wektu, lan mesin ngandhani sadurunge bagean katon temenan ala.
- Output tibaing kacepetan meneng padha. Reresik worn ngijini leleh slip mundur tinimbang maju.
- Nyampur kualitas irungnya.Garis-garis warna utawa distribusi pangisi sing ora rata tegese sekrup ora bisa ngilangke saben liyane kanthi bener.
- Muatan motor mundhaking output pancet, kang nunjuk ing seret, misalignment, utawa rusak bahan bangunan resistance.
- Kualitas lumahing driftsing produk rampung, asring bab pisanan departemen kualitas kabar.
Konfirmasi nganggo instrumen tinimbang tayangan. Ukur pesawat OD lan ID bolongan marang drawing mbangun, lan mriksa reresik intermesh, kang unik kanggo ngawut-awut kembar lan gampang kanggo klalen.
Napa Bisa Kanthi Nanhaiya
Nanhaiya wis nggawe sekrup lan tong minyak luwih saka rong puluh taun lan nglayani 500+ klien ing saindenging jagad. kitasawetara sekrup kembar paralelisine compounding, granulation, PS foaming, panel aluminium-plastik, karet lan plastik, lan tugas pipe PVC, ing co-puteran lan counter-puteran konfigurasi.
Saben pesawat digawe saka 38CrMoAlA lan rampung miturut spesifikasi ing tabel ing ndhuwur, kanthi kontrol toleransi sing ketat lan tes keseimbangan dinamis sadurunge dikirim. Set kita dibangun kanggo cocog karo merek extruder utama kalebu KraussMaffei, Cincinnati, lan Jwell, lan kita ngatur profil sekrup, rasio komprèsi, desain ventilasi, lan zona pemanasan menyang garis sampeyan.
Sadurunge ngutip, insinyur kita nggarap paramèter karo sampeyan: diameter, rasio aspek, ambane alur sekrup, lan pilihan materi. Kutipan kasebut kalebu produk, pengiriman, lan biaya pangopènan sing dikarepake, lan tekan sampeyan sajrone 12 jam. Sawise pangiriman, teknisi kita ndhukung instalasi lan komisioning, lan masalah sawise adol entuk tanggapan sajrone 24 jam.
Perlu set sekrup kembar paralel sing dibangun ing mesin sampeyan? Kirimi model, gambar, utawa conto sing wis usang, ditambah karo materi sing sampeyan lakoni. We Quote ing 12 jam.
Njaluk Kutipan Twin ScrewPitakonan sing Sering Ditakoni
Apa laras sekrup kembar paralel?
Iku unit plasticizing saka extruder meneng kembar: tong minyak karo rong bolongan tumpang tindih mbentuk bagean salib angka wolung, nyekeli loro ngawut-awut diameteripun pancet. Ngawut-awut ngirim materi maju mechanically dening njebak ing antarane penerbangan, tinimbang gumantung ing gesekan marang tembok tong minyak.
Kepiye cara kerja laras sekrup kembar paralel?
Materi nyelehake ing loro sekrup ing tenggorokan feed. Nalika sekrup nguripake, pesawat siji wipes saluran liyane, njebak materi lan push maju. Pemanas tong minyak lan nyukur ing zona tumpang tindih nyawiji, saben rotasi pamisah lan recombines nyawiji kanggo nyampur, lan bagean final mbangun meksa kanggo Feed mati.
Apa bedane co-rotating lan counter-rotating?
Sekrup co-rotating nguripake cara sing padha lan ngirim geser dhuwur ing kacepetan dhuwur, kang cocog karo compounding, masterbatch, lan kapenuhan senyawa. Sekrup counter-rotating nguripake ing arah ngelawan lan tumindak kaya pump pamindahan positif, mbangun meksa kuwat ing geser kurang. Tumindak sing luwih lembut yaiku apa sing dibutuhake pipa PVC lan profil sing kaku.
Apa sing kebak meshing, sebagian meshing, lan non-meshing sekrup kembar?
Padha njlèntrèhaké carane rumiyin loro ngawut-awut melu. Ngawut-awut kebak meshing tekan ROOT saka saben liyane karo longkangan cilik, menehi shearing paling apik lan nyawiji, lan iki jinis paling umum ing extrusion plastik. Sekrup sebagian meshing tumpang tindih kurang lan nyuda geser. Ngawut-awut non-meshing njagong jejere tanpa melu, menehi perawatan gentlest.

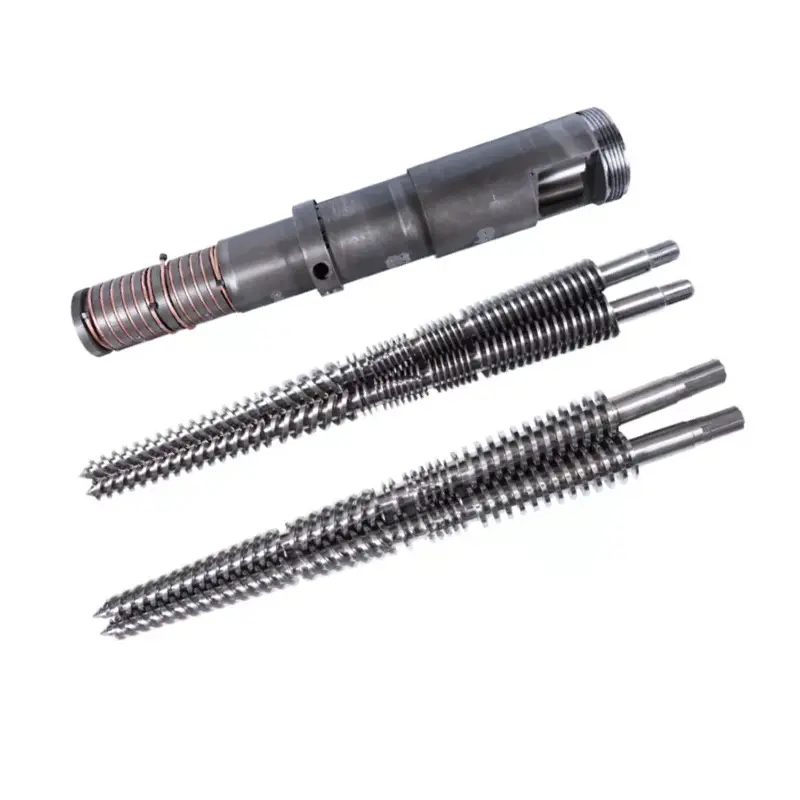

Apa prabédan antarane sekrup kembar podo lan conical?
A meneng kembar podo tetep diameteripun padha saka feed kanggo discharge, lan bolongan tetep ukuran pancet. A meneng kembar conical tapers, karo feed luwih gedhe mburi narrowing menyang die. Wangun paralel menehi bagean salib pancet sadawane dawa, kang ndadekake mesin dawa karo venting lan nyawiji bagean langsung kanggo mbangun.
Apa nggunakake meneng kembar tinimbang meneng siji?
Pangiriman positif. Sekrup siji gumantung ing gesekan, supaya materi kudu nyekel tembok tong minyak kanggo maju, lan bubuk, flakes, lan feed lunyu nimbulaké surging. ngawut-awut Twin push materi bebarengan mechanically preduli saka genggeman, kang menehi output ajeg lan ngijini wong nangani feed sing ngalahake meneng siji.
Apa sing digunakake sekrup kembar paralel?
Papat kulawarga utama: modifikasi plastik lan compounding karo serat kaca, serat karbon, utawa flame retardants; produksi masterbatch warna lan fungsional; extrusion saka pipe, profil, sheet, lan film kalebu PVC lan PC; lan pangolahan plastik daur ulang ing ngendi sampah PP lan PE diresiki, diplastik maneh, lan dilebokake.
Apa sekrup kembar kudu diganti dadi pasangan?
ya wis. Reresik intermesh antarane loro ngawut-awut disetel sak Pabrik lan ora bisa mbalekake dening ngganti siji meneng marang partner worn. Sekrup kembar diprodhuksi, diwenehake, lan diganti minangka pasangan sing cocog, lan kudu disimpen lan ditangani kanthi cara kasebut.
